철근 고임재 및 간격재 ㅣ 표준시방 기준

출처 : 철근공사 표준시방서 KDS 14 20 11(2024년)



철근 고임재 및 간격재

간격재 사용예시 - 슬래브

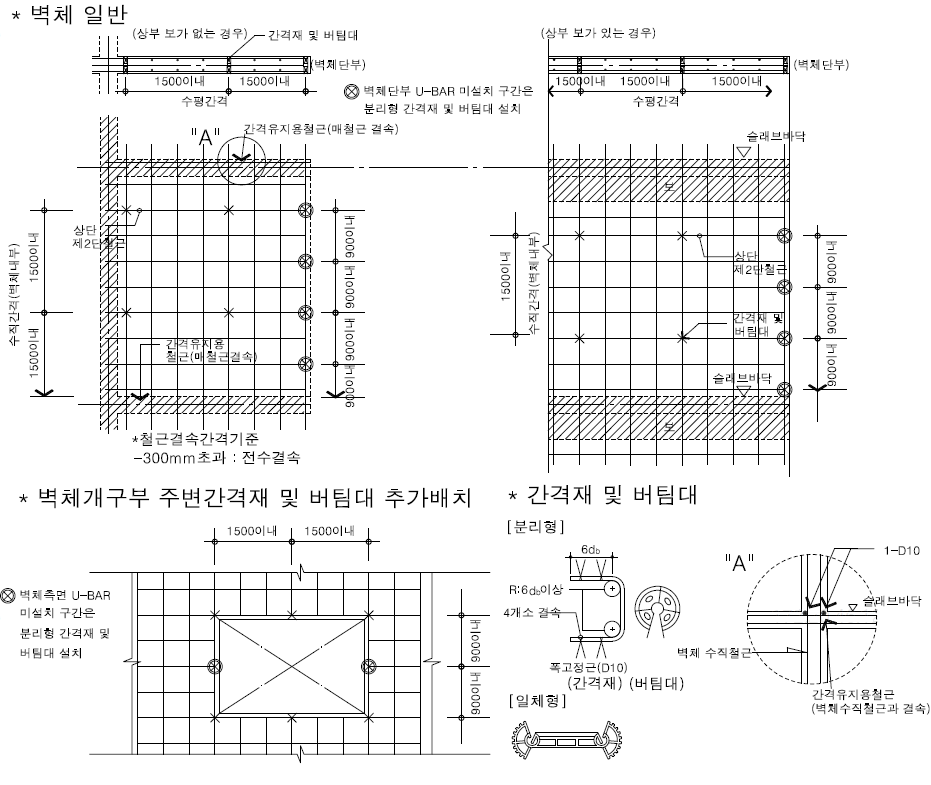

간격재 사용예시 - 벽

1) 개요

• 철근 고임재 및 간격재의 수량 및 배치의 표준은 다음표에 따른다.
• 보, 기둥, 지중보, 슬래브, 벽 및 지하 외벽의 간격재는 사전에 책임기술자의 승인을 받은 경우 플라스틱 제품을 측면에 사용할 수 있다.
• 노출콘크리트 면에서 거푸집 면에 접하는 고임재 또는 간격재는 모르타르, 콘크리트, 스테인리스, 플라스틱 등 부식되지 않는 제품을 사용하여야 한다.
• 에폭시 도막철근의 고임재 및 간격재는 에폭시 도막에 손상을 주지 않는 재료를 사용하여야 한다.



2) 철근 고임재 및 간격재의 수량 및 배치 표준

부위	종류	수량 또는 배치간격
기초	강재, 콘크리트	▷ 8 개/4 m2 ▷ 20 개/16 m2
지중보	강재, 콘크리트	▷ 간격은 1.5 m ▷ 단부는 1.5 m 이내
벽, 지하외벽	강재, 콘크리트	▷ 상단 보 밑에서 0.5 m ▷ 중단은 상단에서1.5 m 이내 ▷ 횡간격은 1.5 m ▷ 단부는 1.5 m 이내
기둥	강재, 콘크리트	▷ 상단은 보밑 0.5 m 이내 ▷ 중단은 주각과 상단의 중간 ▷ 기둥 폭방향은 1 m 미만 2개 ▷ 1 m 이상 3개
보	강재, 콘크리트	▷ 간격은 1.5 m ▷ 단부는 1.5 m 이내
슬래브	강재, 콘크리트	▷ 간격은 상·하부 철근 각각 가로 세로 1 m

주) 수량 및 배치간격은 5~6층 이내의 철근콘크리트 구조물을 대상으로 한 것으로서, 구조물의 종류, 크기, 형태 등에 따라 달라질 수 있음.
