콘크리트 배합 표준시방기준 안내

출처 : 일반콘크리트 표준시방서 KDS 14 20 10 (2024년)



콘크리트 배합 표준시방기준



1) 일반사항

• 콘크리트의 배합은 소요의 강도, 내구성, 수밀성, 균열저항성, 철근 또는 강재를 보호하는 성능을 갖도록 정하여야 한다.
• 콘크리트의 배합은 내구성을 고려하여야 하고, 이때 설계기준압축강도와 물-결합재비는 관련시방에 따라 배합을 정한다. 다만, 노출등급이 정해지지 않은 구조물의 경우에는 구조계산을 통해 정해진 설계기준압축강도와 규정된 물-결합재비를 적용하여 배합을 정한다.
• 작업에 적합한 워커빌리티를 갖도록 하기 위해서는 거푸집 구석구석까지 콘크리트가 충분히 채워지도록 하고, 다지는 작업이 용이하면서 재료 분리가 생기지 않도록 콘크리트 배합을 정하여야 한다.



2) 배합강도

• 구조물에 사용되는 콘크리트 압축강도가 소요의 강도를 갖기 위해서는 콘크리트 배합설계시 배합강도(fcr)를 정하여야한다. 배합강도 (fcr) 는 (20±2)℃표준양생한 공시체의 압축강도로 표시하는 것으로 하고, 강도는 강도관리를 기준으로 하는 재령에 따른다.
• 품질기준강도(fcq)는구조계산에서 정해진 설계기준압축강도(fck)와 내구성 설계를 반영한 내구성기준압축강도(fcd)중에서 큰 값으로 정한다.

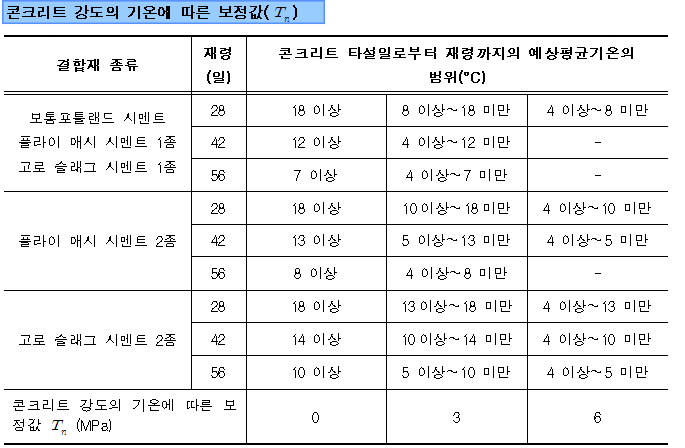

• 레디믹스트 콘크리트 사용자는 기온보정강도(Tn)를 더하여 생산자에게 호칭강도(fcn)로 주문하여야 한다.





• 배합강도(fcr) 는 호칭강도 (fcn) 범위를 35MPa 기준으로 분류한 식 중 큰 값으로 정하여야 한다.



• 현장 배치플랜트인 경우는 호칭강도 (fcn) 대신에 기온보정강도 (Tn) 을 고려한 품질기준강도 (fcq) 를 사용할 수 있다.



• 콘크리트 압축강도의 표준편차는 실제 사용한 콘크리트의 30회 이상의 시험실적으로부터 결정하는 것을 원칙으로 한다. 그러나 압축강도의 시험 횟수가 29회 이하이고 15회 이상인 경우는 그것으로 계산한 표준편차에 보정계수를 곱한 값을 표준편차로 사용할 수 있다.



• 콘크리트 압축강도의 표준편차를 알지 못할 때, 또는 압축강도의 시험 횟수가 14회 이하인 경우 콘크리트의 배합강도는 다음과 같이 정할 수 있다.





3) 물-결합재비



(1) 물-결합재비는 소요의 강도, 내구성, 수밀성 및 균열저항성 등을 고려하여 정하여야 한다.



(2) 콘크리트의 압축강도를 기준으로 물-결합재비를 정하는 경우 그 값은 다음과 같이 정하여야 한다.

① 압축강도와 물-결합재비와의 관계는 시험에 의하여 정하는 것을 원칙으로 한다. 이 때 공시체는 재령 28일을 표준으로 한다.

② 배합에 사용할 물-결합재비는 기준 재령의 결합재-물비와 압축강도와의 관계식에서 배합강도에 해당하는 결합재-물비 값의 역수로 한다.



(3) 콘크리트의 탄산화 작용, 염화물 침투, 동결융해 작용, 황산염 등에 대한 내구성을 기준으로 하여 물-결합재비를 정할 경우 그 값은 다음표에 따른다.



4) 단위수량

• 단위수량은 최대 185 kg/m³ 이내의 작업이 가능한 범위 내에서 될 수 있는 대로 적게 사용하며, 그 사용량은 시험을 통해 정하여야 한다.
• 단위수량은 굵은 골재의 최대 치수, 골재의 입도와 입형, 혼화 재료의 종류, 콘크리트의 공기량 등에 따라 다르므로 실제의 시공에 사용되는 재료를 사용하여 시험을 실시한 다음 정하여야 한다.







5) 단위결합재량

• 단위결합재량은 원칙적으로 단위수량과 물-결합재비로부터 정하여야 한다.
• 단위결합재량은 소요의 강도, 내구성, 수밀성, 균열저항성, 강재를 보호하는 성능 등을 갖는 콘크리트가 얻어지도록 시험에 의하여 정하여야 한다.
• 단위결합재량의 하한값 혹은 상한값이 규정되어 있는 경우에는 이들의 조건이 충족되도록 한다.



6) 굵은 골재의 최대 치수



• 굵은 골재의 공칭 최대 치수는 다음 값을 초과하지 않아야 한다. 그러나 이러한 제한은 콘크리트를 공극 없이 칠 수 있는 다짐 방법을 사용할 경우에는 책임기술자의 판단에 따라 적용하지 않을 수 있다.



① 거푸집 양 측면 사이의 최소 거리의 1/5

② 슬래브 두께의 1/3

③ 개별 철근, 다발철근, 긴장재 또는 덕트 사이 최소 순간격의 3/4







• 굵은 골재의 최대 치수는 다음 표의 값을 표준으로 한다.





7) 슬럼프 및 슬럼프 플로

• 콘크리트의 슬럼프는 운반, 타설, 다지기 등의 작업에 알맞은 범위 내에서 될 수 있는 한 작은 값으로 정하여야 한다.
• 콘크리트를 타설할 때의 슬럼프 값은 다음을 표준으로 한다.

• 콘크리트의 슬럼프 시험은 KS F 2402에 따르고 슬럼프 플로의 시험은 KS F 2594에 따른다.
• 된반죽의 콘크리트는 슬럼프 시험 대신에 KS F 2427, KS F 2428과 KS F 2452의 규정에 따라 시험할 수 있다.





8) 잔골재율

• 잔골재율은 소요의 워커빌리티를 얻을 수 있는 범위 내에서 단위수량이 최소가 되도록 시험에 의해 정하여야 한다.
• 잔골재율은 사용하는 잔골재의 입도, 콘크리트의 공기량, 단위결합재량, 혼화 재료의 종류 등에 따라 다르므로 시험에 의해 정하여야 한다.
• 공사 중에 잔골재의 입도가 변하여 조립률이 ±0.20 이상 차이가 있을 경우에는 배합의 적정성 확인 후 배합 보완 및 변경 등을 검토하여야 한다. 이 때 잔골재율에 대해서도 그 적합 여부를 시험에 의해 확인하여야 한다.
• 콘크리트 펌프시공의 경우에는 펌프의 성능, 배관, 압송거리 등에 따라 적절한 잔골재율을 결정하여야 한다.
• 유동화 콘크리트의 경우, 유동화 후 콘크리트의 워커빌리티를 고려하여 잔골재율을 결정할 필요가 있다.
• 성능AE감수제를 사용한 콘크리트의 경우로서 물-결합재비 및 슬럼프가 같으면, 일반적인 AE감수제를 사용한 콘크리트와 비교하여 잔골재율을 (1 ~ 2) % 정도 크게 한다.



9) 공기연행콘크리트의 공기량

•  AE제, AE감수제 또는 고성능AE감수제를 사용한 콘크리트의 공기량은 굵은 골재 최대 치수와 노출등급을 고려하여 다음 표와 같이 정하며, 운반 후 공기량은 이 값에서 ±1.5% 이내이어야 한다.

• 공기연행콘크리트의 공기량은 같은 단위 AE제량을 사용하는 경우라도 여러 조건에 따라 상당히 변화하므로 공기연행콘크리트 시공에서는 반드시 KS F 2409 또는 KS F 2421에 따라 공기량 시험을 실시하여야 한다.



10) 혼화 재료의 단위량

•  AE제, AE감수제 및 고성능AE감수제 등의 단위량은 소요의 슬럼프 및 공기량을 얻을 수 있도록 시험에 의해 정하여야 한다.
• 상기 이외의 혼화 재료의 단위량은 시험 결과나 기존의 경험 등을 바탕으로 효과를 얻을 수 있도록 정하여야 한다.
• 제빙화학제에 노출된 콘크리트 노출등급 EF4에 있어서 플라이 애시, 고로 슬래그 미분말 또는 실리카 퓸을 시멘트 재료의 일부로 치환하여 사용하는 경우 이들 혼화재의 사용량은 다음표의 값을 초과하지 않도록 한다.







11) 배합의 표시 방법

• 배합의 표시 방법은 일반적으로 다음에 따른다.

• 시방배합에서 잔골재는 5 mm 체를 전부 통과하는 것을 말하고, 굵은 골재는 5 mm 체에 전부 남는 것을 말하며, 잔골재 및 굵은 골재는 각각 표면건조포화상태로서 나타낸다.
• 시방배합을 현장 배합으로 고칠 경우에는 골재의 함수 상태, 잔골재 중에서 5 mm 체에 남는 양, 굵은 골재 중에서 5 mm 체를 통과하는 양 등을 고려하여야 한다.



12) 재료의 계량

• 계량은 현장 배합에 의해 실시하는 것으로 한다.
• 골재의 표면수율 시험방법은 KS F 2550 및 KS F 2509에 따른다. 골재가 건조되어 있을 때의 유효 흡수율 값은 골재를 적절한 시간 흡수시켜서 구한다.
• 유효 흡수율의 시험에서 골재에 흡수시키는 시간은 공사 현장의 사정에 따라 다르나 실용상으로 보통 15~30분간 침수하여 얻은 흡수율을 유효흡수율로 볼 수 있다.
• 1배치량은 콘크리트의 종류, 비비기 설비의 성능, 운반방법, 공사의 종류, 콘크리트의 타설량 등을 고려하여 정하여야 한다.
• 각 재료는 1배치씩 질량으로 계량하여야 한다. 다만, 물과 혼화제 용액은 용적으로 계량한다.
• 계량오차는 1회 계량분에 대하여 다음표의 값 이하이어야 한다.

• 연속믹서를 사용할 경우, 각 재료는 용적으로 계량한다. 이때의 계량오차는 믹서의 용량에 따라 정해지는 소정의 시간당 계량분을 질량으로 환산하고, 표의 값 이하이어야 한다. 이 경우 소정의 시간당 계량분은 믹서의 종류, 비비기 시간 등을 고려하여 적절히 정하여야 한다.



13) 비비기

• 콘크리트의 재료는 반죽된 콘크리트가 균질하게 될 때까지 충분히 비벼야 한다.
• 재료를 믹서에 투입하는 순서는 믹서의 형식, 비비기 시간, 골재의 종류 및 입도, 단위수량, 단위결합재량, 혼화 재료의 종류 등에 따라 다르므로 KS F 2455에 의한 시험, 강도시험, 블리딩시험 등의 결과 또는 실적을 참고로 해서 정하여야 한다.
• 비비기 시간은 시험에 의해 정하는 것을 원칙으로 한다. 비비기 시간에 대한 시험을 실시하지 않은 경우 그 최소시간은 가경식 믹서일 때에는 1분 30초 이상, 강제식 믹서일 때에는 1분 이상을 표준으로 한다.
• 비비기는 미리 정해 둔 비비기 시간의 3배 이상 계속하지 않아야 한다.
• 믹서 안의 콘크리트를 전부 꺼낸 후가 아니면 믹서 안에 다음 재료를 넣지 말아야 한다.
• 믹서는 사용 전후에 잘 청소하여야 한다.
• 연속믹서를 사용할 경우, 비비기 시작 후 최초에 배출되는 콘크리트는 사용되지 않아야 한다.
