시스템욕실 바닥판 공법 종류별 안내

시스템욕실 바닥판 공법  종류별 안내



1) SMC(Sheet molding compound)

• 불포화폴리에스테르수지에 촉매제 등을 혼합한 복합체와 유리섬유를 주재로 가열, 가압하여 편상으로 제조하는 방법 (바닥 건식공법)
• 작업순서

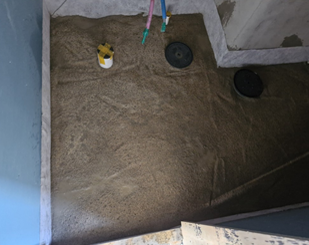

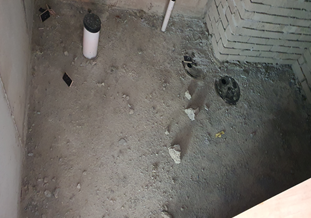

바닥판안착위치 확인	배수트랩 및 오수소켓 결합	바닥판 몰탈깔기

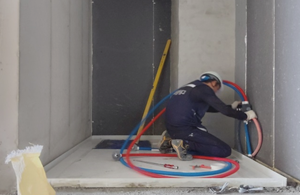

바닥판 안착	오픈수전함조립	벽판넬조립



구분	내용

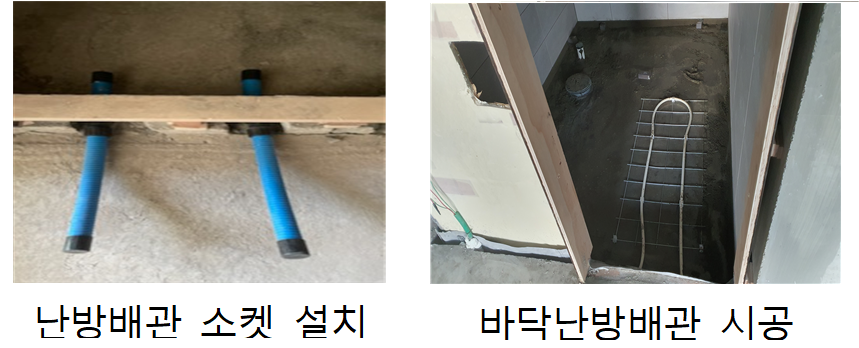

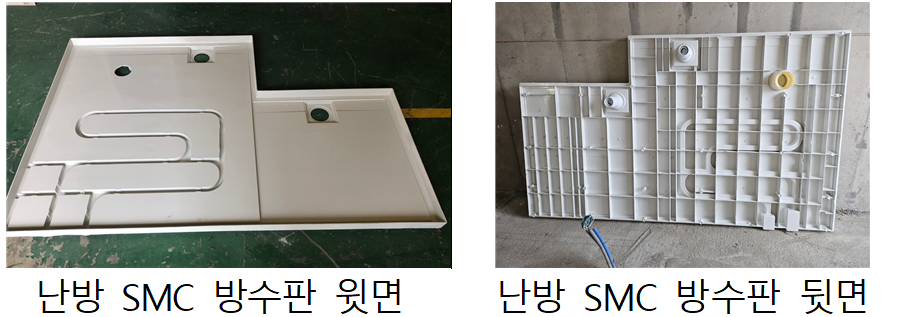

난방	● 바닥난방 가능
특징	●  대량생산이 가능하며, 대규모 현장에 적합함. ● 품질이 우수하며, 균일한 품질 생산이 가능함. ● 시공성이 우수함. ● 생산 규격에 제한이 있음. - 비규격 욕실의 경우 주로 FRP공법으로 대체중 ● 바닥리브로 바닥판과 바닥몰탈 밀착력이 우수함. ● 일방구배로 배수로 및 배수구 2개 필요.
시공 유의사항	● 시공 전 바탕면 평활도 및 슬리브 규격/위치 확인 ● 트랩체결 확인철저 ● 자재검수 철저
주요하자	● 트랩체결 미흡 시 누수 발생 ● 원료채움 미흡으로 인한 리브(배면) 불량 발생 (방수성능과 무관)



2) FRP (hand lay방식)

• 유리섬유매트에 불포화 폴리에스테르수지를 함침 시킨 것을 표면재로 하고 합판, 각재 등으로 보강한 바닥판 수제작 방식
• 바닥건식공법
• 작업순서

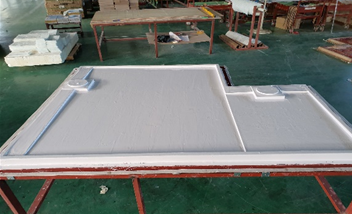

FRP몰드 제작	합판과 파이프 제작 후 결합	벽판넬조립

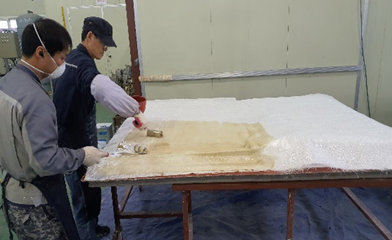

갤코트 위 Glass Fiber매트 올리고 FRP수지를 롤러로 눌러 적층	적층완료후 양생	적층면과 합판+파이프가 잘 결합되고 변형없도록 중량물 눌러 양생



구분	내용
난방	● 바닥난방 가능
특징	● 비규격제품이며 소량생산으로 소규모 현장에 적합함. ● 수작업으로 생산되어 생산 품질이 균일하지 못함. ● 수작업 제품으로 바닥판 들뜸현상이 발생할 수 있음. ● 몰드로 생산되어 생산 규격에 제한이 없음.
시공 유의사항	● 시공 전 바탕면 평활도 및 슬리브 규격/위치 확인 ● 트랩체결 확인철저 ● 자재검수 철저 (적층완료 후 양생 시, 양생시간 충분히 확보-공장검수)
주요하자	● 트랩체결 미흡 시 누수 발생 ● 원료 배합불량 및 경화불량으로 인한 표면박리 현상 발생 ● 바닥판 하부 몰탈 수축 및 바닥몰탁 밀착 불량으로 들뜸형상 발생하여 퉁퉁거리거나 굴렁거림 현상 발생 쉬움 ● 방수판 변형으로 바닥구배 불량 발생 (주요하자 별도 PPT 참조)



3) PP/PE Sheet

• 열가소성수지(PP 또는 PE쉬트)를 초음방방식, 열융착방식 등으로 가공하는 바닥판 제조 방식
• 바닥습식공법
• 작업순서

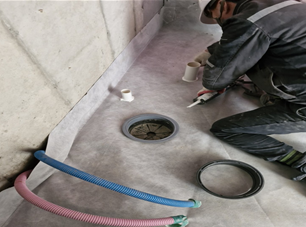

급수,오배수매립	콘크리트 바탕면 정리	오배수구 결합

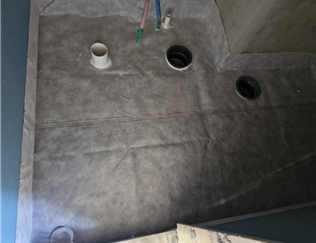

방수쉬트 벽면밀착	보호몰탈 타설	벽판넬 시공



구분	내용
난방	● 바닥난방 가능
특징	● 바닥시트 위 일반 습식욕실과 동일하게 마감하여 바닥 품질이 우수함. ● 사방구배가 가능하여 배수구 1개로 바닥배수처리 가능하여 바닥미관 향상 ● 규격 및 형태의 제한 없고 생산과 시공 속도가 매우 빠름 ● 방수쉬트가 건축 벽면까지 밀착 시공되어 안전한 방수 ● 습식과 동일한 성형슬리브 사용하여 배관주위 깨끗함 ● 제작 후 접어서 포장하여 제품관리 및 운반 편리 ● 별도 바닥판이 없어 바닥판 하자관리에 유리
시공 유의사항	● 방수판 찍힘 등으로 누수 (찍힘 부위 현장 보수 간단함)
주요하자	● 바닥시트 위 일반 습식욕실과 동일하게 마감하여 바닥 품질이 우수함. ● 구배가 가능하여 배수구 1개로 바닥배수처리 가능하여 바닥미관 향상 ● 규격 및 형태의 제한 없고 생산과 시공 속도가 매우 빠름 ● 방수쉬트가 건축 벽면까지 밀착 시공되어 안전한 방수 ● 습식과 동일한 성형슬리브 사용하여 배관주위 깨끗함 ● 제작 후 접어서 포장하여 제품관리 및 운반 편리 ● 별도 바닥판이 없어 바닥판 하자관리에 유리
