단열 시공 설계 도면의 종류 ㅣ 단열공사

발췌문헌 : 교육부 NCS학급모듈 LM1403021001_14v2(2018)





단열 시공 설계 도면의 종류



1. 실내 재료 마감 상세도

실내 재료 마감 상세도는 건축물의 부위별 천장, 바닥, 벽체의 마감을 단면 상세도로 이해하기 쉽게 표현한 것으로 건축물의 마감을 누구나 쉽게 이해할 수 있도록 그린 도면이다.



(1) 실내 재료 마감 상세도의 종류
• 실내 재료(천장)마감 상세도 : 지붕 및 천장 마감 재료를 표현한 도면
• 실내 재료(벽체)마감 상세도 : 벽체 마감 재료를 표현한 도면
• 실내 재료(바닥) 마감 상세도 : 바닥 마감 재료를 표현한 도면



(2) 실내 재료 마감 상세도의 그림

구분	상세도
[그림 1-1] 천장 실내 재료 마감 상세도

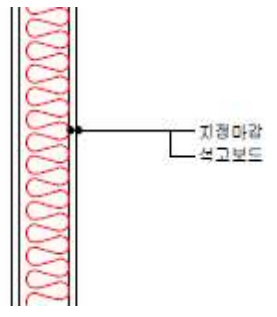

[그림 1-2] 벽체 실내 재료 마감 상세도
[그림 1-3] 바닥 실내 재료 마감 상세도



2. 단열 계획도

각 층별 평면도에 단열재의 종류와 두께를 모두 표기한 도면으로 건축물의 각 층별 단열 시공 계획을 이해할 수 있으며, 특히 내부의 용도와 위치에 따라 단열재의 종류와 공법을 확인할 수 있다. 그리고 단열 계획도에는 단열 시공 위치에 각자 다른 기호를 사용하여 이를 범례를 통해 알아볼 수 있게 하며, 더 필요한 경우에는 주기(노트)를 통해서 글로 필요한 내용을 전달한다.



(1) 단열 계획도의 특징
• 단열 재료를 범례표로 작성하여 기호로 표현한 도면이다.

• 단열재의 규격을 범례표에 표기한 도면이다.

• 단열재의 등급을 범례표에 표기한 도면이다.

• 도면으로 표현할 수 없는 내용은 NOTE를 사용하여 설명한 도면이다.



(2) 단열 계획도의 그림, [그림 1-4] 단열 계획도



3. 단면도,  [그림 1-5] 단면도

건축물을 수평 또는 수직으로 절단하여 절단면을 볼 수 있는 도면으로 외부 마감 및 실내 마감 등을 표시하며, 외기에 면하는 부분이나 단열재 시공이 필요한 부위는 단면도 상에 단열재를 기호로 표시한다.





4. 단면 상세도



 건축물의 단면도 상에서 이해하기 어렵게 표현되어 있거나 구조 및 형상이 난이한 부분으로 도면을 파악하기 어렵고 구조물의 형태를 알아볼 수 없는 경우 또는 도면에 그 부분이 잘 표현되지 않았거나 누락이 된 부위는 축척을 1/5~1/50 정도로 확대하여 상세한 도면 작업을 해서 그 부위를 쉽게 파악할 수 있도록 그린 도면이다.



(1) 단면 상세도의 종류
• 내벽 단면 상세도
• 외벽 단면 상세도
• 지붕 단면 상세도
• 부분 단면 상세도



(2) 단면 상세도의 특징
• 부위별로 상세한 치수가 표시되어 있다.

• 부위별로 단열재의 종류를 표시한다.
• 구조물의 형태를 정확한 치수와 함께 표시한다.
• 부위별로 마감 상태를 이해하기 쉽게 표시한다.



(3) 단면 상세도의 그림
