단열 시공 설계 도면의 설계 기준 ㅣ 단열공사

자료출처 :  교육부 NCS학습모듈 LM1403021001_14v2





단열 시공 설계 도면의 설계 기준

       저탄소 녹색 성장을 지향하는 추세에 따라 에너지와 자원을 절약하고 효율적으로 사용하여 기후 변화와 환경 훼손을 줄이는 정책이 강화되면서 단열의 중요성이 높아지고 있다. 관련법으로는 녹색 건축물 조성 지원법 제 14조 및 17조에서 건축물 에너지 절약 계획서 및 효율 등급 인증이 명시되어 있는데, 단열 설계에서 이를 반영하고 있다.



1. 에너지 절약 계획서

       건축물 연면적 500m2 이상의 건축물에 건축 행위를 할 때에는 건축물의 에너지 절약 계획서(EPI)를 수립하여 국가에서 인정하는 기관에 해당 서류를 접수한다. 접수를 받은 해당 기관은 에너지 절약 계획서(EPI)를 검토한 후 검토된 내용을 사업 승인(허가) 기관에 제출한다. 그리고 사업 승인(허가)자는 문제가 없으면 사업 승인을 하게 된다.

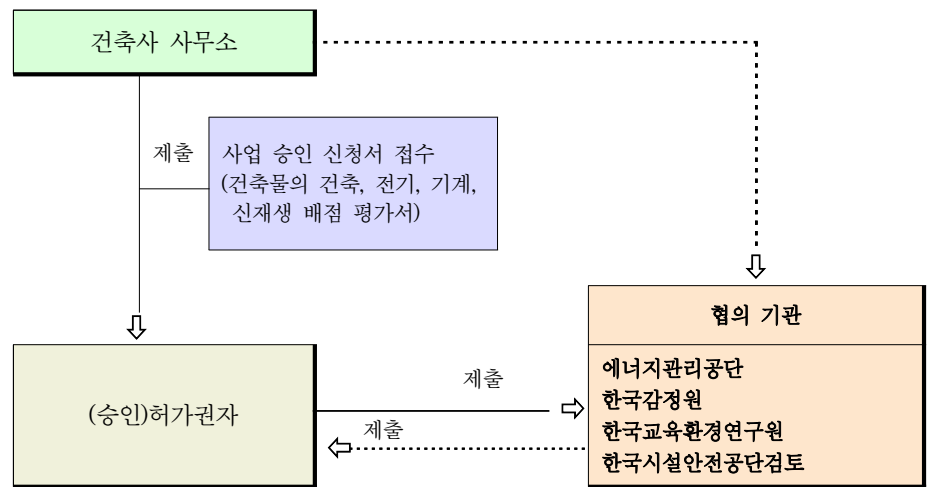

(1) 흐름도





(2) 에너지 절약 계획서 내용

       에너지 절약 계획서는 에너지 절약 설계 검토서 양식에 의거 에너지 절약 설계 기준 의무 사항에 따라 건축, 기계, 전기 부문으로 이루어진 항목에 맞추어 각 도면이 기준에 맞게 설계되었는지를 사전에 검토하게 되어 있다. 또한 에너지 성능 지표에서도 건축, 기계, 전기 부문 이렇게 3부문으로, 비주거와 주거로 나누어 기본 배점에 따라 점수를 기록하게 되어 있다.





2. 건축물 에너지 효율 등급

       녹색 건축물 조성 지원법 17조에 의거 건축물의 에너지 효율 등급 인증 또는 공공 기관 에너지 이용 합리화 추진에 관한 규정에 따라 주거/비주거 건축물과 공공 기관 건축물로서 공동 주택은 2등급 이상, 비주거 건축물은 1등급을 받도록 되어 있으며, 사업 승인 시 허가는 예비 인증이고 준공 시 현장 점검 후 본 인증을 취득하게 된다.



(1) 건축물의 에너지 효율 등급 인증 대상 건축물

• 공동 주택 , 업무 시설 및 공공 기관의 건물
• 건축물로 냉방 또는 난방 면적이 500제곱미터 이상인 건축물
• 연면적이 3천 제곱미터 이상인 건축물

※ 그 외 자세한 내용은 녹색 건축물 조성 지원법 17조 참조



(2) 흐름도



3. 건축물의 에너지 절약 설계 기준

       녹색건축물 조성 지원법 제14조, 제15조, 같은 법 시행령 제10조, 제11조 및 같은 법 시행 규칙 제7조의 규정에 의한 건축물의 효율적인 에너지 관리를 위하여 열손실 방지 등 에너지 절약 설계에 관한 기준, 에너지 절약 계획서 및 설계 검토서 작성 기준, 녹색건축물의 건축을 활성화하기 위한 건축 기준 완화에 관한 사항 등을 정함을 목적으로 한다.

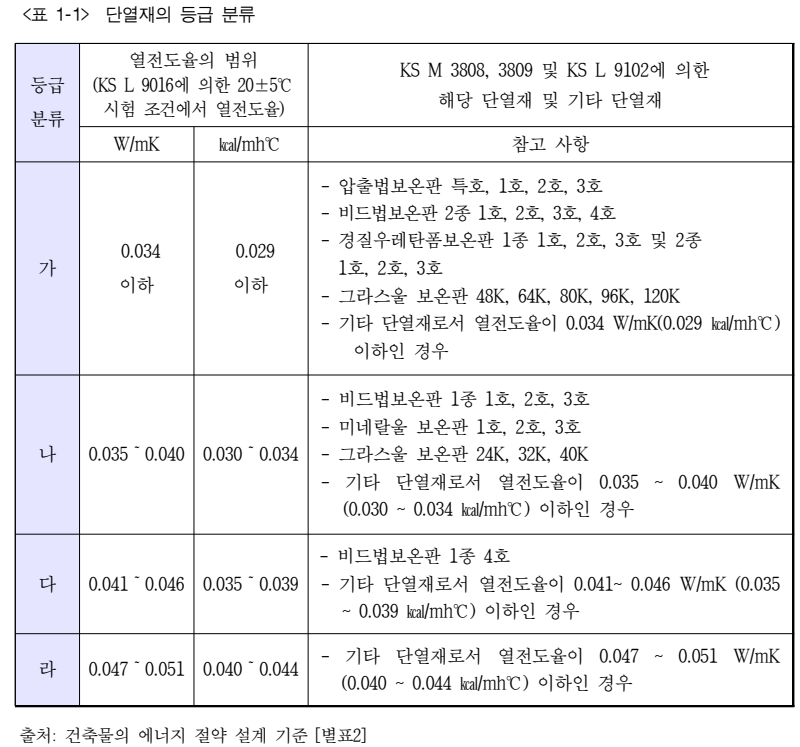

<표 1-1> 단열재의 등급 분류

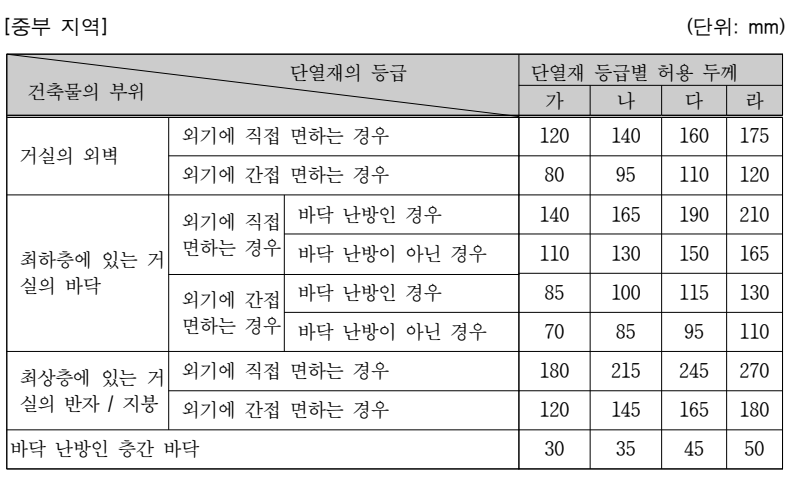

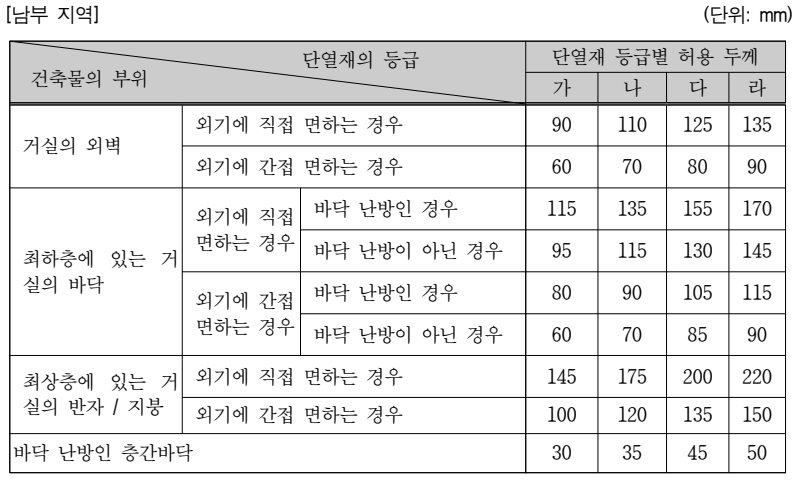

<표 1-2> 지역별 단열재의 두께 기준
